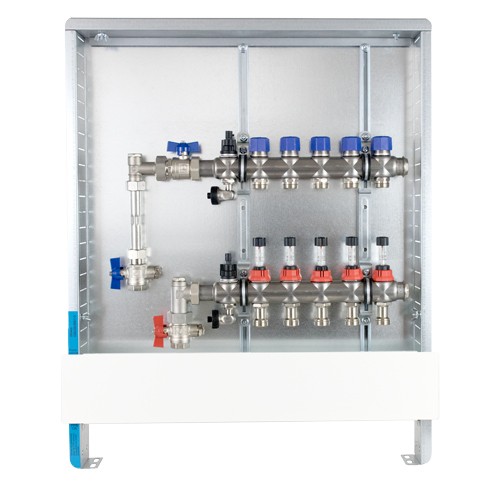

strawa FB-Anschlussstation H 63-WMZ 11 Hkr.

strawa FB-Anschlussstation H 63-WMZ 11 Hkr. Anschlussstation für Flächenheizungen H 63-WMZ Primäranschluss vertikal Verteiler: strawa e-class 63 mit absperrbaren integrierten Regolux Durchflussanzeigern0-3 l/min (Kvs=1,23 kbm/h) mit Memoryfunktion und Anschlussnippel im Vorlauf, absperrbare integrierte Thermostatventileinsätze VA (Kvs=2,56 kbm/h) passend für elektrothermische Stellantriebe (strawa-konform) im Rücklauf, mit Entlüftungsventil 1/2'' und 1/2'' SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vor- und Rücklaufbalken, Stutzenabstand 50 mm, erfüllt DIN EN 1264-4 Anschlussgarnitur: mit Wärmezählerverrohrung bestehend aus 90 Grad-Winkelanschlußstück mit 1/2'' Stopfen im Vor- und Rücklauf, 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler (d 5-5,2 mm, M10x1-IG IG) im Vor- und Rücklauf, zusätzlicher 3/4'' Kugelhahn im Rücklauf, WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm, Fühlereinbaustück austauschbar (Fühlereinbaustück d 6 mm M12x1 AG, Art.-Nr.: 55-330024), auf Anfrage 1'' Verteilerschrank: UP-Schrank 69 mit verzinkter oder weißer (RAL 9010) Frontblende, auf Anfrage mit Kunststofffrontblende max. Betriebsdruck: 4 bar max. Betriebstemperatur: 70Grad C max. Volumenstrom: 2,14 kbm/h Primärseite: Anschluss vertikal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf Sekundärseite: Anschluss vertikal mit 3/4'' AG mit Konus passend für Klemmverschraubungen im Vor- und Rücklauf Einbautiefe Schrank: 110-150 mm H 63-WMZ 12 Hkr. im UP-Schrank 69/2,5 B x H x T: 1025 x 710 x 110-150 mm Frontblende in weiß RAL 9010 Art.-Nr.: 56+006312 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99
