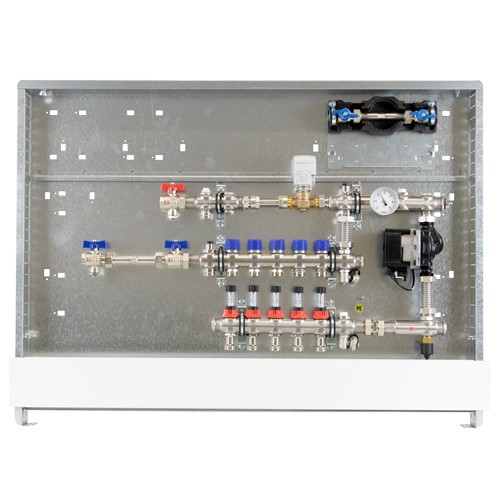

strawa Comfort Kompakt-Mischstation FBM-63-HT1-H-W1-WMZ-C69 14 Hkr.

strawa Comfort Kompakt-Mischstation FBM-63-HT1-H-W1-WMZ-C69 14 Hkr. Kompakt-Mischstation für Flächenheizung mit Hochtemperaturabgang mit 2-Wege-Mischventil mit 3-Punk- Stellmotor für witterungsgeführte Vorlauftemperaturregelung, horizontaler Anschlussgarnitur mit Wärmezählereinbaustrecke und Wasserzählereinbaustrecke für Trinkwasser kalt im Unterputzschrank montiert, ausreichend für ca. 200 qm beheizte Fläche, abhängig vom Wärmebedarf Größere Einbaufläche der Station für: - komfortable Platzierung der Einbauteile - übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste - integrierte Wasser- zählereinbaustrecken bei geringstmöglicher Schrankgröße Auslegungsdaten: - max. Wärmeleistung 25 kW bei Delta T 10 K - max. Volumenstrom von 2,14 kbm/h - max. Primär-Betriebstemperatur 80 Grad C - max. Sekundär-Betriebstemperatur 20-50 Grad C - max. Betriebsdruck 4 bar Hochtemperaturheizkreis: - HT1: 1x Hochtemperaturheizkreis HT2: 2x Hochtemperaturheizkreis - zur Versorgung von statischen Heizflächen z.B. Badheizkörper mit Primärvorlauftemperatur - Anschluss 3/4''AG mit Konus Abgang im Vorlauf vor Regelgruppe montiert Abgang im Rücklauf am Rücklaufbalken des Verteilers mit integriertem Regulierventil (Kvs=2,88) montiert Mischgruppe: - 2-Wege-Mischventil mit 3-Punkt- Stellmotor 230 V für witterungs- geführte Vorlauftemperaturregelung (Regelung nicht im Lieferumfang) - Temperaturbegrenzer (fix auf 55 Grad C als Übertemperaturschutz) - Beimischung aus dem Sekundär-Rücklauf mit integriertem Regulierventil (Kvs 3,89 kbm/h) zur Einregulierung des Volumenstromes - Thermometer 20 bis 60 Grad C im Sekundärvorlauf - Pumpe Grundfos UMP3 Auto L 15-50 - Rückschlagventil im Sekundärkreis Verteiler: - e-class 63 FB-Anschlussverteiler - mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32 - Spül-, Füll-, Entleerventil (SFE-Ventil) 1/2''und separates Entlüftungsventil 1/2'' im Vor- und Rücklauf - Stutzenabstand 50 mm Vorlaufbalken: - integrierte Regolux Durchflussanzeiger VA mit Memory-Funktion aus Edelstahl und Kunststoff. - absperrbar und visuell regulierbar ''Hydraulischer Abgleich'', erfüllt DIN 1264-4 - Einstellbereich 0-3 l/min - Kvs-Wert: 1,23 kbm/h Rücklaufbalken: - Thermostatventileinsätze aus Edelstahl zur Regelung von Fußboden- heizungskreisen über elektrothermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör) - Kvs-Wert: 2,56 kbm/h - zusätzlicher Heizkreis mit integriertem Regulierventil für Hochtemperaturheizkreis HT1: 1 Heizkreis zusätzlich HT2: 2 Heizkreise zusätzlich Anschlussgarnitur: - mit Wärmezählereinbaustrecke - Wärmezählerdistanzrohr 3/4'' Länge 110 mm - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 (austauschbar durch Fühlereinbaustück D=6 mm M12x1 AG Art.-Nr.: 55-330024) im Vor- und Rücklauf - zusätzlicher Kugelhahn DN20 im Rücklauf Primäranschlüsse: - 3/4''IG - horizontal Sekundäranschlüsse: - alle Heizkreisabgänge mit Anschluss- gewinde 3/4'' AG mit Eurokonus, passend für Klemmverschraubungen Wasserzählereinbaustrecken: - montierte Wasserzählereinbaustrecke W1 für Trinkwasser kalt - bestehend aus zwei DVGW-MS- Kugelhähnen DN 20 und Wasserzähler- distanzrohr 3/4''AG Länge 110 mm - Anordnung über Verteiler, Anschlüsse horizontal Befestigung: - verzinkte Einzelhaltern passend für die Aufnahme in Verteilerschränke - Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109 Schrank: - montiert im Comfort UP-Schrank C69 - Einbauzarge aus feuerverzinktem Stahlblech mit seitlich universell vorgestanzten Rohreinführungen - höhenverstellbare Schrankfüße - verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik - Estrichprallblech und Frontblende in galvanisch verzinkt mit pulverbeschichteter Farbgestaltung in Weiß (RAL 9016) - vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich - Einbautiefe: 110-150 mm - Einbauhöhe: 760-890 mm, OKFFB 720 mm Artikelzubehör (optional): Elektrokomponenten wählbar aus: - Art.-Nr.: 55-005076 strawatherm Stellantrieb 230V - Art.-Nr.: 55-005077 strawatherm Stellantrieb 24V (nicht in Verbindung mit Klemmleiste strawalogiX 230V geeignet) - Art.-Nr.: 2110110001 strawalogiX RT6-STA8 230V + Montageblech Comfort Schrank für 2-8 Hkr. und 6 Raumthermostate - Art.-Nr.: 2110110002 strawalogiX RT8-STA14 230V + Montageblech Comfort Schrank für 9-14 Hkr. und 8 Raumthermostate Comfort Kompakt-Mischstation FBM-63-HT1-H-W1-WMZ-C69 14 Hkr. im UP-Schrank C69/4,0 BxHxT: 1475x760x110-150 mm, Frontblende in weiß RAL 9016, Primäranschluss horizontal Art.-Nr.: 5412301314 Fabrikat: strawa Telefon: 036256/866-0 Fax: -99
