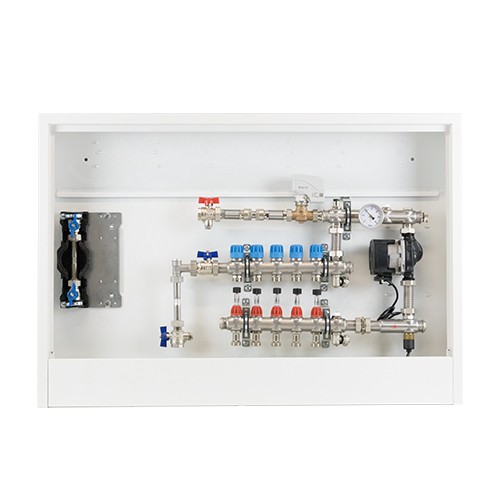

strawa Comfort Mischstation FBM-18-V-W1-WMZ-CA 8 Hkr.

strawa Comfort Mischstation FBM-18-V-W1-WMZ-CA 8 Hkr. Mischstation für Flächenheizung mit 2-Wege-Mischventil mit 3-Punk- Stellmotor für witterungsgeführte Vorlauftemperaturregelung, gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System. Das EGO-System besteht aus FBH-Anschlussverteiler e-class 18 (in Station montiert) und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb (nicht im Lieferumfang) Vorteile des EGO-Systems: - der Heizkreisverteiler ist immer hydraulisch abgeglichen - EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern - kein manueller hydraulischer Abgleich am Verteiler erforderlich - keine Voreinstellung oder Inbetriebnahme erforderlich - niedrigste Druckverluste am Verteiler (handelsübliche dynamisch regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar) - werkzeuglose Montage - manuelle Bedienung Offen-Auto - förderfähig im Rahmen von energetischen Optimierungen an Bestandsanlagen (BAFA oder KfW) - preiswerter vollautomatischer hydraulischer Abgleich vertikaler Anschlussgarnitur mit Wärmezählereinbaustrecke und Wasserzählereinbaustrecke für Trinkwasser kalt im Aufputzschrank montiert, ausreichend für ca. 200 qm beheizte Fläche, abhängig vom Wärmebedarf Größere Einbaufläche der Station für: - komfortable Platzierung der Einbauteile - übersichtliche, feste und saubere Verdrahtung der Regelantriebe auf die Klemmleiste Auslegungsdaten: - max. Wärmeleistung 25 kW bei Delta T 10 K - max. Volumenstrom von 2,14 kbm/h - max. Primär-Betriebstemperatur 80 Grad C - max. Sekundär-Betriebstemperatur 20-50 Grad C - max. Betriebsdruck 4 bar Mischgruppe: - 2-Wege-Mischventil mit 3-Punkt- Stellmotor 230 V für witterungs- geführte Vorlauftemperaturregelung (Regelung nicht im Lieferumfang) - Temperaturbegrenzer (fix auf 55 Grad C als Übertemperaturschutz) - Beimischung aus dem Sekundär-Rücklauf mit integriertem Regulierventil (Kvs 3,89 kbm/h) zur Einregulierung des Volumenstromes - Thermometer 20 bis 60 Grad C im Sekundärvorlauf - Pumpe Grundfos UMP3 Auto L 15-50 - Rückschlagventil im Sekundärkreis Verteiler: - FBH-Anschlussverteiler e-class 18 - mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32 - Spül-, Füll-, Entleerventil 1/2'' (SFE-Ventil) 1/2'' und Entlüftungsventil 1/2'' im Vor- und Rücklauf - Stutzenabstand 50 mm Vorlaufbalken: - integrierte Durchflussmengenanzeiger aus Edelstahl und Kunststoff mit Drehgriff, - mit min/max. Anzeige - absperrbar und visuelle Durchflusskontrolle - kvs-Wert 1,23 kbm/h Rücklaufbalken: - mit integrierten Thermostatventil- einsätze aus Edelstahl VA mit EGO-Schnellverschluss zur Aufnahme der EGO-Regelantriebe - Kvs-Wert: 2,56 kbm/h - Schließkraft 90 N - Hub/Schließmaß > 4 mm Anschlussgarnitur: - 90 Grad-Winkelanschlussstück mit 1/2'' Stopfen im Rücklauf - mit Wärmezählereinbaustrecke - Wärmezählerdistanzrohr 3/4'' Länge 110 mm - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 (austauschbar durch Fühlereinbaustück D=6 mm M12x1 AG Art.-Nr.: 55-330024) im Vor- und Rücklauf - zusätzlicher Kugelhahn DN20 im Rücklauf Primäranschlüsse: - 3/4''IG - vertikal Sekundäranschlüsse: - alle Heizkreisabgänge mit Anschluss- gewinde 3/4'' AG mit Eurokonus, passend für Klemmverschraubungen Wasserzählereinbaustrecken: - montierte Wasserzählereinbaustrecke W1 für Trinkwasser kalt - bestehend aus zwei DVGW-MS- Kugelhähnen DN 20 und Wasserzählerdistanzrohr 3/4''AG Länge 110 mm - Anordnung links neben Verteiler, Anschlüsse vertikal, Ein- und Ausgang nach unten Befestigung: - verzinkte Einzelhaltern passend für die Aufnahme in Verteilerschränke - Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109 Schrank: - montiert im Comfort AP-Schrank CA - Schrank komplett aus galvanisch verzinktem Stahlblech, in Farbgestaltung Weiß RAL 9016 - höhenverstellbare Schrankfüße - verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik - Estrichprallblech und Frontblende abnehmbar - vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich - Bautiefe: 125 mm - Einbauhöhe: 710-840 mm, OKFFB 710 mm Artikelzubehör (optional): Elektrokomponenten wählbar aus: - Art.-Nr.: 2110210001 EGO-Regelantrieb 230V - Art.-Nr.: 2110110001 strawalogiX RT6-STA8 230V + Montageblech Comfort Schrank für 2-8 Hkr. und 6 Raumthermostate - Art.-Nr.: 2110110002 strawalogiX RT8-STA14 230V + Montageblech Comfort Schrank für 9-14 Hkr. und 8 Raumthermostate Comfort Mischstation FBM-18-H-W1-WMZ-CA 8 Hkr. vorbereitet für die Aufnahme von EGO-Regelantrieben im AP-Schrank CA/3,0 BxHxT: 1182x710x125 mm, komplett in weiß RAL 9016, Primäranschluss vertikal Art.-Nr.: 5403401408 Fabrikat: strawa Telefon: 036256/866-0 Fax: -99
