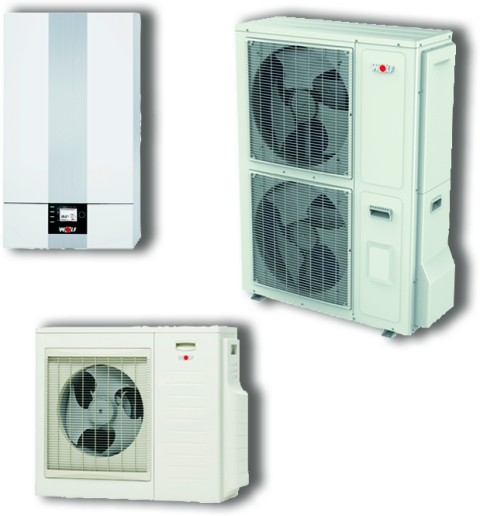

Wolf Wärmepumpe Luft-Wasser BWL-1SB-07 in Splitbauweise, 230V, o. E-Heizelement 9146521

Wolf Wärmepumpe Luft-Wasser BWL-1SB-07 in Splitbauweise, 230V, o. E-Heizelement in Splitbauweise. Modulierende, energieeffiziente Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen. EHPA-zertifiziert, Smart-Grid-Ready-Label. Außenmodul: Stufenlose, elektronische Leistungsregelung mit Inverter-Technik für einen effizienten Teillastbetrieb mit hohem Modulationsbereich. Elektronisch gesteuertes Expansionsventil für hohe Leistungszahlen (COP) durch exakte Füllgradoptimierung und adaptive Anpassung über den gesamten Betriebsbereich. Strömungsoptimierter Rippenrohr-Verdampfer, aus Kupferrohr mit aufgepressten Aluminiumlamellen und Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Hohe Jahresarbeitszahl durch optimierte Verdampferleistung und energieeffizienten, drehzahlgeregelten EC-Axialventilator. Motor statisch und dynamisch gewuchtet und schwingungsfrei gelagert.Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit Doppelrollkolben-Verdichter. Nachtmodus zur Schallreduktion. Außenmodul witterungsbeständig, inkl. seitliche Anschlüsse abgedeckt. Heizbetrieb: max. Heizwassertemperatur von 55CC. R410A für einfache Leitungslänge bis 12m vorgefüllt. Boden- oder Wandkonsole. Kältemittelleitungen zwischen Außen- und Innenmodul bauseits. Verdampfer-Abtauung über Kreislaufumkehr. Innenmodul: Hocheffizienz-Umwälzpumpe EEi <= 0.23 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl für optimalen Heizwasservolumenstrom. 3-Wege-Umschaltventil zum Wechsel zwischen Heiz-/Kühl- und Warmwasserbetrieb.Integrierter Wärmemengenzähler nach BAFA anerkannt mittels Durchflusssensor, Vorlauffühler und Rücklauffühler. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Kondensator. Warnmeldung bei niedrigem Wasserdruck durch elektronischen Heizwasserdrucksensor. Innenmodul komplett gedämmt mit integriertem Heizkreis-Sicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Durchmesser 19 mm), manuellem Entlüfter und analogem Druckmanometer. Vollständig integrierter Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe.Anschlussmöglichkeiten der Regelung: Eingänge: eBUS, Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare Eingänge z.B. für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung eines 2. Wärmeerzeugers, Externes 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer Ausgang. Bedienmodul BM-2 oder Anzeigemodul AM in Inneneinheit integrierbar. Vorbereitet für den Einbau des Internet-Moduls WOLF LINK HOME/ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet über die Smartset App und Web-Oberfläche (wolf-smartset.com). Anschlüsse Kältemittelleitung D10mm und D16mm gut zugänglich für eine einfache Installation.Montage des Innenmoduls wandhängend mit Einhängewinkel oder als Zentrale auf Speicher CEW-2-200. Alternativ bereits integriert im kompakten Komplettpaket Wärmepumpencenter CHC. Optional Montage mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.Elektroheizelement mit 6 kW oder 9kW nachrüstbar. Technische Daten Außenmodul: F|Nennspannung: 1NPE/230V/50Hz F|Anlaufstrom Verdichter: 10A F|Absicherung Verdichter: C20A Automat F|Maximaler Verdichterstrom innerhalb der F|Einsatzgrenzen: 16 A F|Schutzart: IP 24 F|Abmessungen (BxHxT): 964x862x363mm F|Luftvolumenstrom F|im Nennbetriebspunkt: 2600 m3/h F|Gewicht: 66 kg F|Schallleistungspegel Außenmodul bezogen F|auf A7/W55 nach EN12102: 61 dB(A) F|Max. Schallleistungspegel F|Außenmodul: 63 dB(A) F|Max. Schallleistungspegel Außenmodul F|im reduziertem Nachtbetrieb: 56 dB(A) F|Kältemittelfüllmenge: F|2,15 kg/4,49t CO2eq R410A (GWP2088) F|Kältemittelöl: FV68S F|Füllmenge Kältemittelöl: 650 ml F|Luftbetriebstemperatur: F|Heizbetrieb: -20 - +35 C F|Kühlbetrieb: +10 - +45 C F|Technische Daten Innenmodul: F|Hocheffizienz-Umwälzpumpe F|Typ Wilo YONOS Para 1-6 EEI <= 0.23 F|Elektroanschluss Regelung: F|1NPE/230V/50Hz F|Schutzart: IP 20 F|Abmessungen (BxHxT): 440x790x340mm F|Gewicht: 31kg F|Vorlauftemperaturbereich: 20-55C F|Wasservolumenstrom: F|minimal (7K): 15 l/min F|nominal (5K): 19 l/min F|maximal (4K): 25 l/min F|Max. externer Druckverlust (RFH) bei F|nominalem Volumenstrom: 490mbar F|Druckverlust Wärmepumpe bei F|nominalem Wasservolumenstrom: 78mbar F|Wasserseitiger Anschluss: F|3xD28mm Glattrohr für Vorlauf-Heizkreis F|/Vorlauf Warmwasserbereitung/Rücklauf- F|Heizung/Warmwasserbereitung F|Flexible Ableitung F|Max. Betriebsdruck F|Heizkreis 3bar (0,3MPa) F|Kälteseitiger Anschluss: F|Heißgasleitung: 16x1mm F|Flüssigkeitsleitung: 10x1mm F|Maximale Kälteleitungslänge F|zum Außenmodul: 25m F|Nennheizleistung/Leistungszahl COP F|nach EN14511: F|A2/W35: 5,0 kW / 3,5 F|A7/W35: 7,3 kW / 4,8 F|A10/W35: 7,5 kW / 4,5 F|A-7/W35: 6,2 kW / 2,7 F|A35/W7: 7,6 kW / 2,7 F|A35/W18: 9,0 kW / 3,8 F|Leistungsregelung A2/W35: 1,9-8,8 kW F|Max. Heizleistung bei A-7/W35: 6,2kW F|Energieeffizienzklasse: F|Raumheizung Niedertemperatur A++ F|Raumheizung Mitteltemperatur A++ F|Für den Betrieb ist ein F|Bedienmodul BM-2 oder ein Anzeigenmodul F|AM erforderlich F|Fabrikat: WOLF GmbH F|Artikel-Nummer: 9146521

Wolf GmbH Industriestraße 1 84048 Mainburg - Deutschland +49 (0) 8751 74-0 https://www.wolf.eu

Allgemeine Sicherheitshinweise: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen! Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal. Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
